Un problème courant se pose avec tout écran encastré classé NEMA 4/4X, IP65/66 : comment faire entrer et sortir les câbles de l’enceinte tout en garantissant une étanchéité parfaite ? Ce problème a été abordé de diverses façons par les fournisseurs de matériel, mais en général, la solution consiste à utiliser soit un conduit, un type de serre-câbles ou des connecteurs externes étanches avec des câbles couplés sur mesure.
Mise à jour en septembre 2018 – Dans les années qui ont suivi la rédaction de cet article, notre offre de plaques de sortie de câbles a été élargie pour inclure une plaque combinée conduit/compression. Pour plus d’informations, consultez notre page sur les options de sorties de câbles.

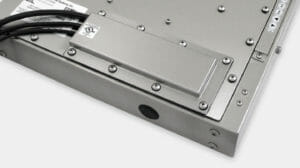

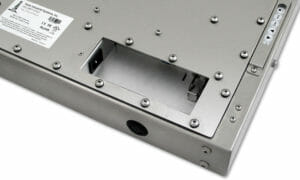

Chez Hope Industrial, nous avons trouvé que la meilleure solution était de proposer une pluralité de solutions, et de laisser notre client choisir celle qui convenait le mieux à son application. Pour cela, nous avons conçu une cavité standard pour la sortie de câbles, qui soit la même sur tous nos écrans encastrés à montage universel, ainsi qu’un large choix de caches interchangeables. Dans le billet d’aujourd’hui, nous allons discuter de la plus récente de ces options : la sortie de serre-câbles NEMA 4/4X (IP65/66).
Le principe derrière cette option n’est pas nouveau : les câbles passent dans un serre-câbles en caoutchouc qui est inséré dans une cavité d’étanchéité, avec un moyen de compression du serre-câbles qui assure l’étanchéité des câbles dans cette cavité. Ce principe présente de nombreux avantages :
- C’est facile à installer sur place.
- Les câbles peuvent être facilement retirés, remplacés ou repositionnés.
- Nul besoin de câble spécial ; tout ce qui se trouve dans la plage de diamètre spécifiée fonctionnera.
- Une étanchéité complète à l’eau et aux projections s’obtient facilement.

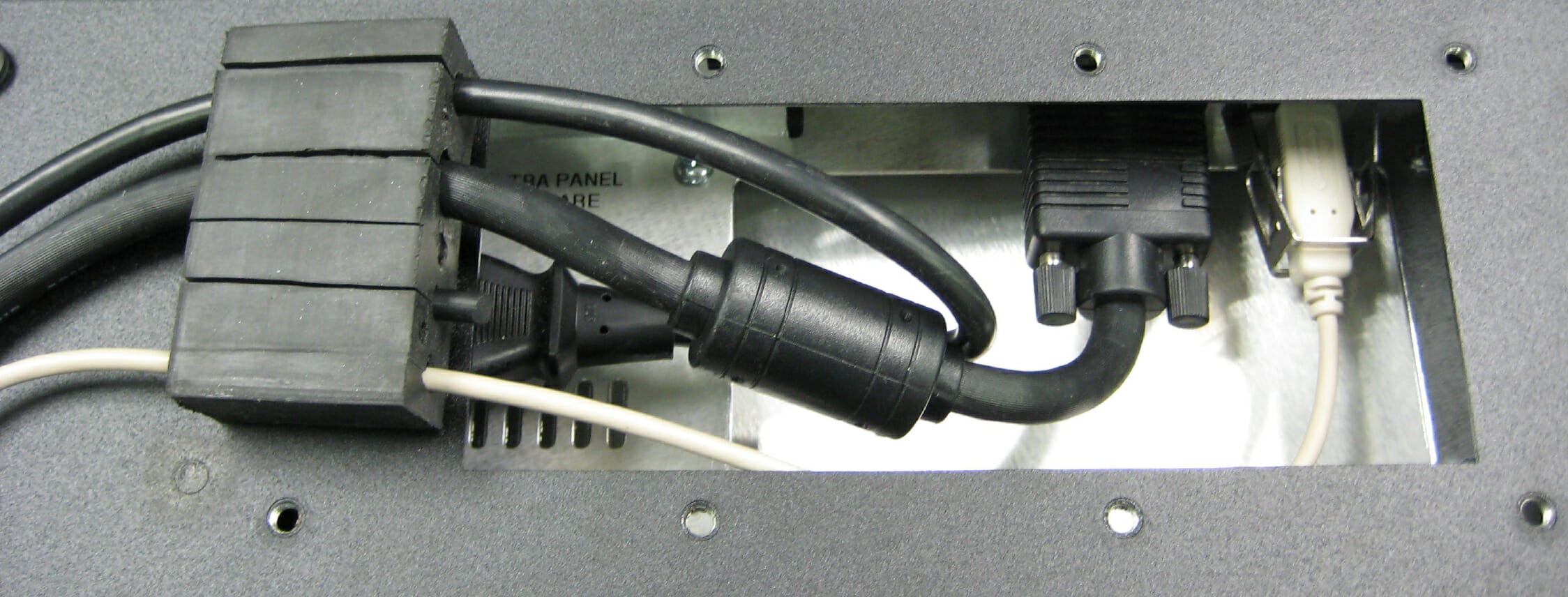

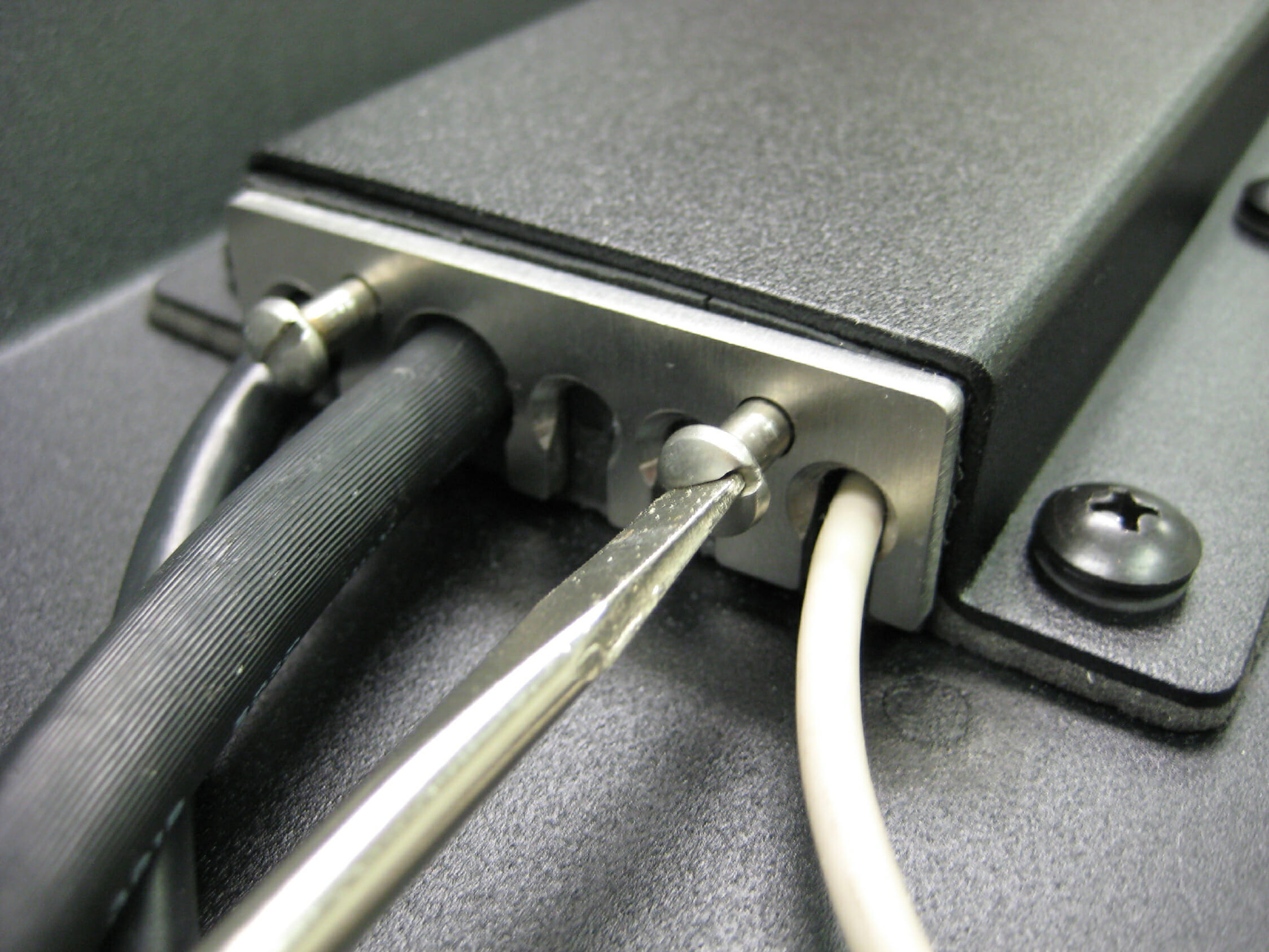

Notre conception intègre tous ces avantages dans un cache qui s’adapte à l’ouverture arrière standard de n’importe lequel de nos écrans tactiles industriels à montage encastrable universel. Pour l’installer sur un écran, il suffit de retirer le serre-câbles en caoutchouc de son boîtier, d’enlever les butées en caoutchouc des orifices de sortie de câbles prédécoupés, de pousser les câbles à travers les fentes, puis d’installer le cache et de serrer les vis pour la compression. Pour une meilleure idée de la façon dont cela se présente, consulter les images ci-dessous.
